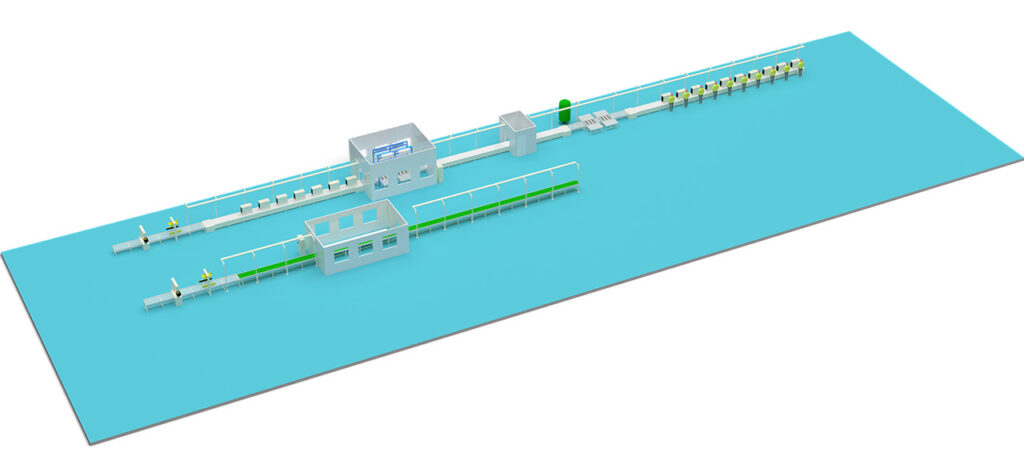

خط تجميع مكيفات الهواء – تصميم وتصنيع خط تجميع مكيفات الهواء في الصين

Description

نحن متخصصون في تقديم حلول شاملة لخطوط تجميع/إنتاج مكيفات الهواء.

تم تصميم خطوط التجميع/الإنتاج الخاصة بنا لتجميع وإنتاج مختلف أنواع مكيفات الهواء بكفاءة عالية.
(نرحب باتصالك، وسوف نقترح ونصمم خط التجميع/الإنتاج الأمثل المناسب لمكيفات الهواء الخاصة بك.)

المرحلة الأولى: خط تجميع الوحدة الداخلية

تركز الوحدة الداخلية على المظهر الجمالي، مستوى الصوت المنخفض، وتدوير الهواء.

تحضير هيكل الوحدة

فحص وتهيئة الألواح الأمامية والعلوية والسفلية والغلاف الخارجي بعد تشكيلها.

تركيب المبخر

تثبيت قلب المبخر (من نوع زعانف الأنابيب) بدقة في مكانه المخصص داخل الهيكل.

تركيب مروحة التدفق العرضي

تركيب محرك المروحة وعجلة المروحة من النوع “الطارد المركزي” مع ضبط التوازن لتقليل الضوضاء والاهتزاز.

تركيب حوض تصريف التكثيف

تركيب الحوض الذي يجمع مياه التكثيف وأنبوب التصريف.

تركيب نظام التحكم

تثبيت اللوحة الرئيسية، الشاشة، وأجهزة الاستشعار والمكونات الكهربائية الأخرى وإتمام التوصيلات.

تركيب مرشحات الهواء

تركيب مرشح الهواء الأولي، مرشح الكربون النشط، أو وحدات الترشيح المتقدمة الأخرى.

تركيب اللوحة الأمامية والغطاء الزخرفي

تركيب اللوحة الأمامية، لوحات توجيه الهواء ومحركاتها، وأخيرًا الأغطية الزخرفية.

الفحص الأولي للأداء

إجراء اختبار تشغيل أساسي للوحدة الداخلية بعد التجميع للتحقق من وظائف العرض وحركة لوحات توجيه الهواء.

المرحلة الثانية: خط تجميع الوحدة الخارجية

الوحدة الخارجية أثقل وتركيبها أكثر تعقيدًا، ويركز على دورة التبريد وتبديد الحرارة.

تحضير القاعدة

تركيب قاعدة الضاغط، وسادات امتصاص الاهتزاز، وقاعدة صندوق التوصيلات.

تركيب المكثف

تثبيت قلب المكثف (من نوع زعانف الأنابيب) على إطار الوحدة الخارجية.

تركيب الضاغط

تثبيت الضاغط (“قلب” المكيف) بشكل آمن على القاعدة باستخدام أدوات مخصصة.

تجميع صندوق التحكم الكهربائي (التجميع الفرعي)

هذه خطوة فرعية حاسمة: يتم فيها تثبيت اللوحة الرئيسية، المكثفات، المرحلات، والمرشحات داخل صندوق التحكم.

التجميع الفرعي للمحرك والمروحة

تجميع مروحة التدفق المحوري ومحركها مسبقًا في وحدة واحدة.

التجميع النهائي وتوصيل الخطوط

الخطوة الأساسية: توصيل الضاغط، المكثف، صمام التحويل الرباعي، وغيرها باستخدام أنابيب النحاس لتشكيل دائرة مغلقة لسائل التبريد. عادة ما يتم استخدام لحام مع ضخ النيتروجين لمنع الأكسدة داخل الأنابيب.

تركيب وحدة المحرك والمروحة

تركيب وحدة المروحة المجمعة مسبقًا في الجزء العلوي من الوحدة الخارجية.

فحص تسريب الخطوط

ضخ غاز النيتروجين أو الهيليوم عالي الضغط في نظام التبريد الملحوم للتحقق من وجود أي تسريب في نقاط اللحام.

المرحلة الثالثة: التجميع والاختبار النهائي (خط الإقران)

شحن سائل التبريد

بعد التأكد من عدم وجود تسريب، يتم تفريغ النظام من الهواء وشحن كمية دقيقة من غاز التبريد.

اختبار إقران الوحدة الداخلية والخارجية (اختبار التشغيل المستمر)

توصيل وحدة داخلية وأخرى خارجية بخطوط التوصيل واختبارهما معًا في غرفة اختبار مخصصة لفترة زمنية محددة.

يشمل الاختبار: تبديل وضعي التبريد والتدفئة، التشغيل بجهد منخفض وعالي، قياس الضوضاء والاهتزاز، وفحص معايير الأداء.

التفتيش النهائي والتنظيف

بعد اجتياز الاختبارات، يتم فصل خطوط التوصيل، وتنظيف الوحدات الداخلية والخارجية، ولصق لوحة البيانات وملصق كفاءة الطاقة.

التغليف والتخزين

يتم تعبئة الوحدة الداخلية، والوحدة الخارجية، والملحقات (أنابيب التوصيل، جهاز التحكم عن بعد)، ودليل المستخدم في صناديق منفصلة استعدادًا للشحن.
